YST-81 水泥基渗透结晶型防水涂料
简称抑渗特YST-81
产品描述：
抑渗特YST-81是一种含有活性化学成分的水泥基粉状材料，加水搅拌形成浆料涂刷或喷涂于混凝土结构表面，也可干撒施工，为混凝土提供永久防水保护。
抑渗特YST-81中的活性化学成分通过渗透压、扩散作用和孔隙的毛细作用从混凝土表面深入到内部，与混凝土中的水、游离氢氧化钙反应生成不溶于水的晶体，填充、封堵混凝土中的孔隙和裂缝，使水无法侵入，达到防水目的。无水时，活性化学成分处于休眠状态，一旦开裂且有水侵入，化学反应重新激活，再次反应生成新的晶体封堵裂缝和孔隙。
一旦活性化学成分深入渗透至混凝土内部，即与混凝土成为一体，形成强度和耐久整体，环境作用和表面损坏均不会影响产品的防水效果。
图1：混凝土中的典型渗漏 图2：YST-81化学反应 图3：裂缝和孔隙的封堵密封
优势与特性：
• 混凝土结构全寿命周期内均保持活性，永久防水，防水作用依时增长
• 迎水面和背水面防水效果一致
• 裂缝自修复功能，即使混凝土硬化后开裂
• 即使混凝土表面的防水层遭到破坏，防水效果也不受影响
• 适用于饮用水工程，也可以用于直接接触食品的表面
• 不影响混凝土结构的呼吸性能
• 显著降低氯离子渗透，保护钢筋免受腐蚀
• 抗化学侵蚀（PH3～11）
• 施工简便，节约成本
适用范围：
适用于防水混凝土：基础、地下室、水池、隧道、桥梁、水利工程、污水处理池、游泳池等。
技术数据：
形式：粉体
颜色：灰色
体积密度（粉体）：1.06±0.05kg/L
体积密度（浆体）：2.00±0.05kg/L
抗压强度（EN 196-1）:17.00±2.00N/mm2
抗折强度（EN 196-1）:6.00±1.00N/mm2
粘结强度（EN 1542）:≥1.0N/mm2
CO2渗透性（EN 1062-6方法A，要求Sd＞50m）：181m
水渗透性（EN 1062-3符合EN 1504-2要求：w＜0.1）：0.095kg/m2·h0.5
水蒸气渗透性（EN ISO 7783-2,I级＜5m）：1.40m
可操作时间：30min～60min
迎水面渗透性（EN 12390-8 3d承压5bar）：无渗透
背水面渗透性（EN 12390-8 3d承压1.5bar）：无渗透

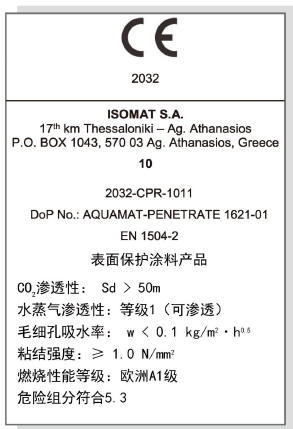

执行中国标准：GB 18445-2012《水泥基渗透结晶型防水材料》
施工说明：
1. 基层处理
基层应坚固、干净、毛糙多孔，无油脂、疏松物、灰尘等影响粘结的杂质，光滑的表面应打磨粗糙。
渗漏部位应预先用抑渗特-84（AQUAFIX）堵漏。
基层疏松部位应清除，润湿后用抑渗特-82（DUROCRET-PENETRATE）填平并抹光。
模板螺杆孔应开孔30mm深，按上述方法封堵孔洞。
施工缝应开槽，槽深约30mm，用抑渗特-82（DUROCRET-PENETRATE）填平并抹光。
墙-地相交处应用抑渗特-82（DUROCRET-PENETRATE）倒圆角。
2. 涂刷和喷涂施工
抑渗特-81应加水后搅拌均匀，采用喷涂或刷涂方法施工两道，厚度不应小于1.0mm。第二道应待前一道仍触手可粘（未固化）时施工。一旦第一道完全固化，第二道施工前应湿润表面。
施工完成后，涂层应潮湿养护2～3d。通常，每天要喷洒水养护2～3次，期间应保护涂层不受破坏。
未硬化涂层应防雨、防冻。
3. 干撒施工
抑渗特-81可用于水平面干撒施工，应采用手工干撒，可分多次连续进行。
现浇混凝土水平表面的干撒施工应在混凝土初凝后、终凝前进行。干撒完成后，应待材料均匀湿润后，采用机抹或木抹进行抹压处理。不能在刚撒完未干的表面上洒水，否则会损坏整个表面。
硬化混凝土垫层表面的干撒施工应在钢筋绑扎工作全部完成后进行，干撒完成后应尽快进行混凝土的浇筑。
干撒施工应避开雨天和刮风天气。
用量：
用量不应小于1.5kg/m2，且厚度不应小于1.0mm。
包装：
20kg袋装。
储存期：
自生产之日起，原包装、未开封且存放在干燥、防潮的场所，贮存期为12个月。
